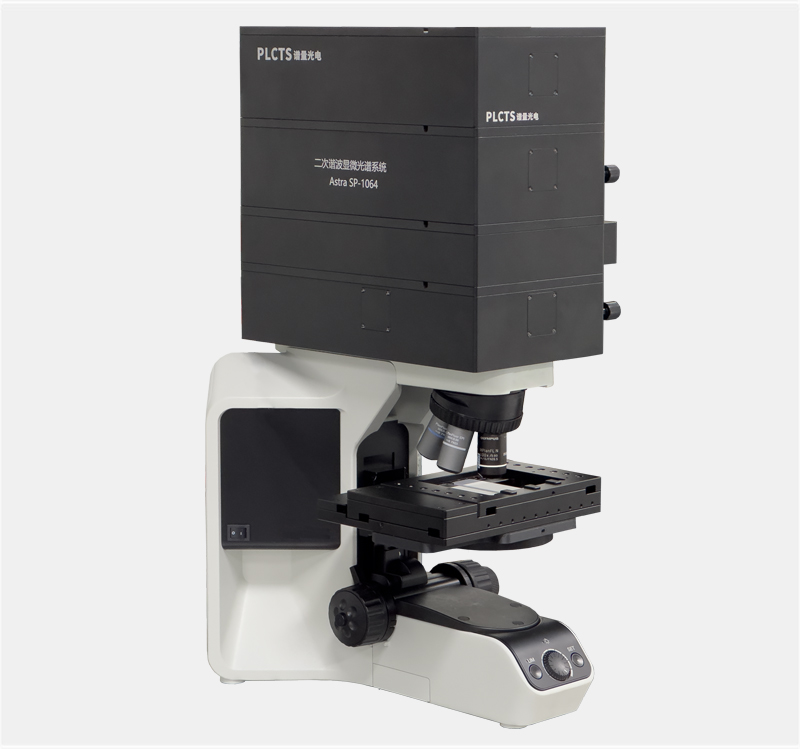

二次谐波（SHG）属于二阶非线性光学效应，材料在强激光激发下会产生频率为入射光两倍的相干光信号，具有无中心对称的物质结构才可以观测到SHG现象。该光谱技术无需荧光染料标记，可无损表征晶体结构、分子有序排列、生物胶原纤维等微观特征，是微纳光学与生物成像领域关键表征手段。 Astra SP二次谐波显微光谱系统，由谱量光电依托多年光谱仪器研发与行业应用经验全自主开发的高端显微光谱材料表征平台。该设备融合超高分辨率光学显微成像与高精度非线性光谱检测技术，搭载一体化高稳定显微测试光路与高速高分辨面扫描核心模块。系统支持单点SHG光谱采集、高精度二维Mapping扫描成像、偏振依赖SHG极图测试等非线性核心功能，可同步输出样品微观形貌图与非线性光学定量数据，一站式完成形貌观测、信号空间分布、晶体取向、二阶非线性极化特性全方位表征，搭载高灵敏单光子探测器（APD），针对单层二维材料等微弱信号检测性能更优，广泛适用于二维材料、晶体薄膜、超表面等微观样品非线性特性表征。 |
 | 技术优势： . 全功能一体化集成设计 . 双探测光路，覆盖不同测试场景 . 高精度偏振光路，自动化偏振响应采集 . 亚微米级二维扫描Mapping平台 . 多激发波长可选，1030/1064/1550nm | 应用领域： . 二维材料非线性表征 . 微纳超构器件表征 . 功能晶体薄膜表征 . 集成光子芯片非线性效应 . 半导体晶圆检测 |
技术参数：
| 型号 | Astra SP-1064 | Astra SP-1030 | Astra SP-1550 | | 激发光源 | 1064nm,>100mW,<10ps
| 1030nm,>100mW,<150fs | 1550nm,>100mW,<100fs | | 空间分辨率 | ≤1μm
| ≤1μm | ≤1.2μm
| | 物镜配置 | 5X，10X，20X，50X，100X | | 电控偏振旋转台 | 分辨率<0.1° | | 电控二维扫描台 | 最小步距<50nm，行程75x50mm，重复定位精度±150nm
| 激发光斑直径
| ≤2μm@100X / 1064nm，≤2μm@100X / 1030nm，≤3μm@100X/1550nm | 极图扫描
| 全电动控制，VH/HH偏振下360°一键扫描 | | 显微成像 | LED科勒照明光路，500万像素成像单元
| | 探测器 | 制冷型光纤光谱仪（2048*64，-10℃）/ APD单光子探测器 | | 软件 | 单点二次谐波测量，mapping测量，显微成像，电动极化扫描，自定义测量点及扫描区域，支持多格式数据存储，支持数据二次导入分析处理，支持API数据调用等
|

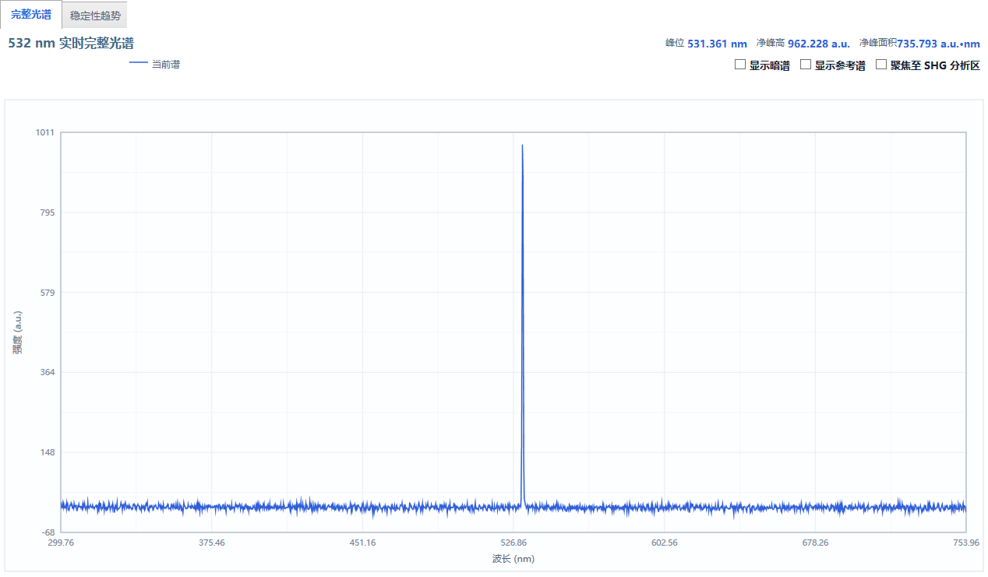

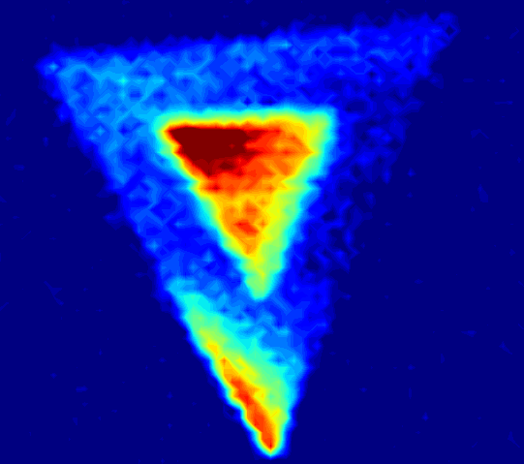

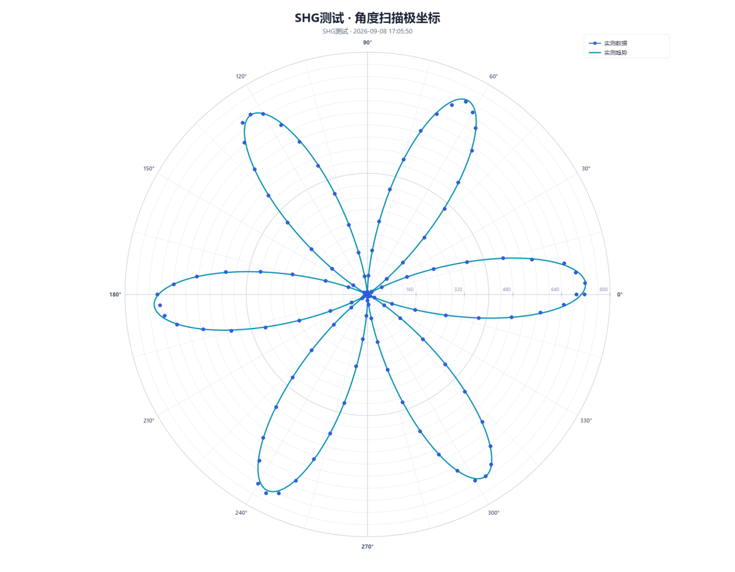

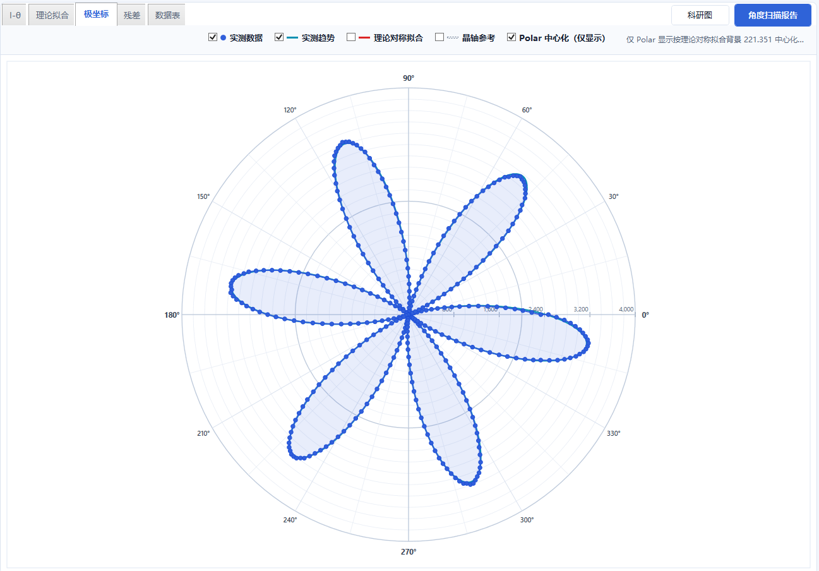

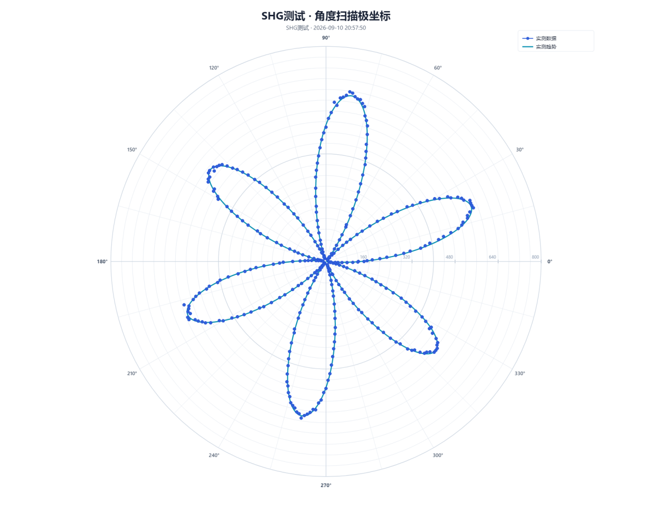

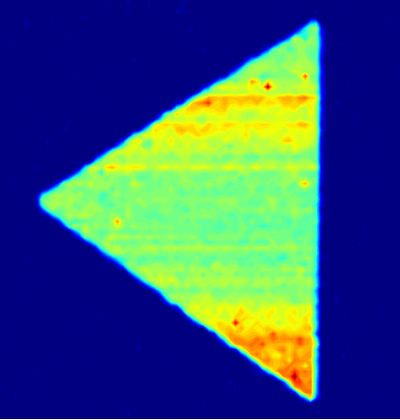

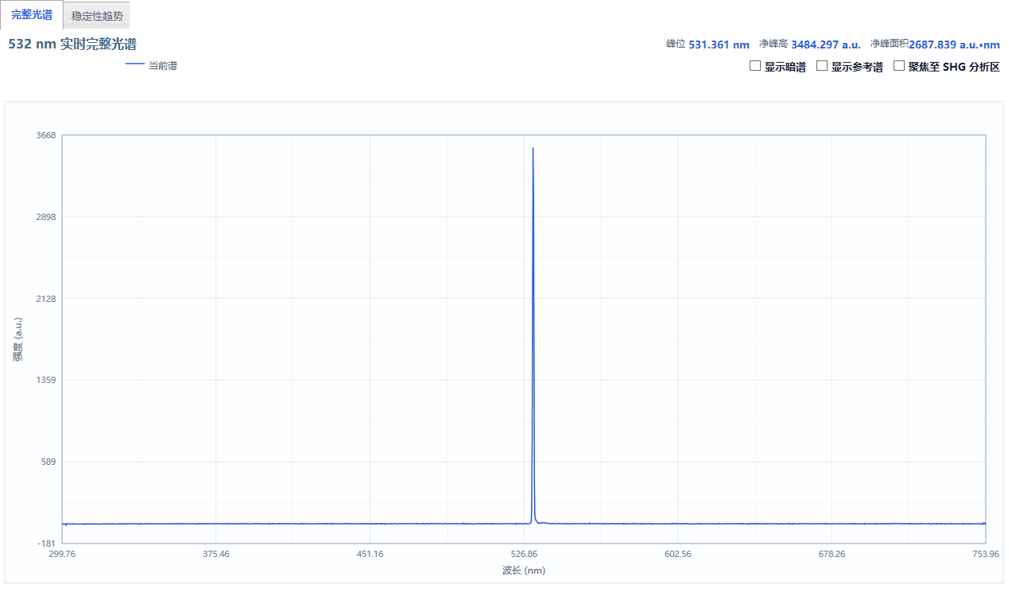

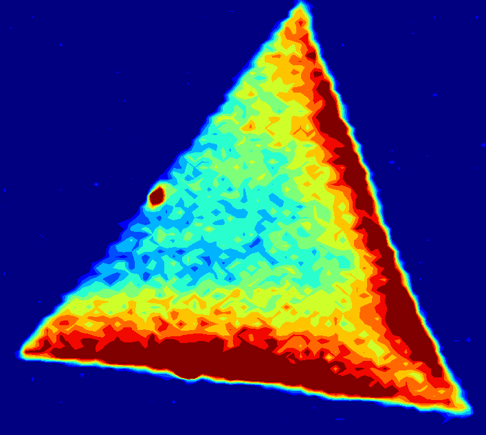

典型测试数据：
Astra SP可根据应用需要提供定制化功能升级。此外我司还提供微区显微表征全系产品，主要包括显微拉曼、显微荧光、二次谐波、显微光电流、显微透反射光谱等，具体可联系详询。
|
